高壓風機電機缺相運行被燒毀的原因_茂控機電售后部

* 來源: 上海茂控機電 * 作者: 小茂控 * 發表時間: 2021-09-18 8:45:17 * 瀏覽: 103

問題：高壓風機電機缺相運行被燒毀的原因

剖析：

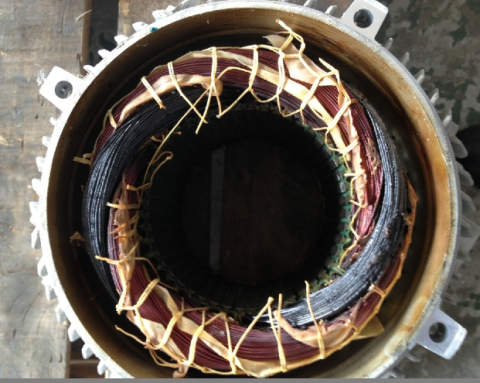

1、因缺相運行而燒毀的電機繞組，其損壞特征很明顯，卸開電機端蓋，看到電機繞組端部的1/3（角接）或2/3（星接）的極相組燒黑或變?yōu)樯钭厣溆嗟囊幌嗷騼上嗬@組完好無損或稍微烤焦（如下圖），則說明是缺相運行造成的。

2、缺相燒掉的高壓風機的電機用萬用表測試會容易引起誤診。當兩相運行燒掉的時候，最大的可能是繞組過熱導致相間短路或者繞組匝間短路。

3、當相間絕緣由于過度受熱導致?lián)p壞的時候，在兩相繞組短路點一般會出現繞組斷點，此時測試兩個繞組阻值時均是不通的，這一點很容易跟電機因絕緣老化或者過電壓導致相間繞組絕緣擊穿短路狀態差不多，此時就要多留個心眼了，為了正確判斷是否因缺相導致電機燒毀，還要將相關的控制設備（例如接觸器、繼電器、閘刀開關等）進行詳細檢查，具體做法是斷開電機出線，合上上述設備測試岀線端電壓便可鑒定出來。最簡單的方法是直接將電機解體檢查，缺相燒毀的話，兩相繞組會變黑，一相繞組正常。

另：

當高壓風機的電機在缺相情況下運行時。一相電流為零，另兩相電流都會增大。

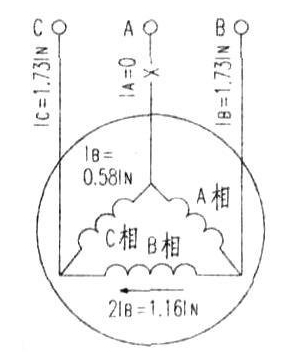

對于三角形接法高壓風機的電機。在額定值下正常運行時，每相繞組的相電流為電動機額定電流（線電流）的O.58倍（根號3/3）。當A相斷路時。a、c兩相繞組串聯后再與b相繞組并聯接在B、C兩相電源上運行（如下圖所示）。在額定負載不變時。b繞組的相電流將是最大。為正常運行的兩倍（即為電動機額定電流的1.16倍）。而a、c兩相繞組的相電流仍不變。而線路上的線電流增大到額定電流的1.73倍。由于b相繞組的相電流比正常運行時增大了。勢必引起繞組過熱。

再者：

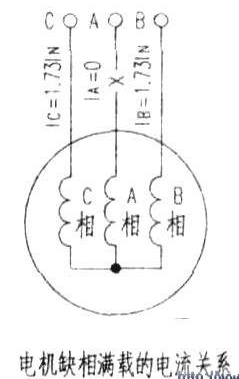

對于星形接法的電動機（如下圖所示），當A相斷路時。b、c兩相繞組串聯在電源B、c兩相上運行。在額定負載不變時。A相繞組的電流為零。b、c兩桐繞組的電流增大到額定電流的1.73倍。使繞組過熱。
